CDL, CDLF — Вертикальные многоступенчатые насосы

Насосы серии CDL/CDLF – вертикальные, многоступенчатые, центробежные, с нормальным всасыванием, высокого напора, с патрубками в одну линию. Оснащены стандартными электродвигателями (по запросу взрывобезопасные от 0,75 кВт).

Насосы серии CDL/CDLF – изделия универсального назначения. Используются для перекачивания различных жидкостей, включая воду и разного рода технологические жидкости в широком диапазоне значений температуры, подачи, напора и химического состава перекачиваемой среды.

CDL(корпус из чугуна) применяется для подачи не агрессивной жидкости.

CDLF(AISI 304 , 316) используется для перекачки слабых растворов кислот и щелочей, растворов масел, нефтепродуктов, спиртов и т.д.

Исполнение L (с резьбой) только для насосов серии CDLF

ПРИМЕНЕНИЕ:

1. Повышение давления воды: фильтрация и перекачка воды в системах водоснабжения, повышение давления в магистральном трубопроводе, повышение давления в системах водоснабжения высотных зданий.
2. Промышленное повышение давления: системы водоснабжения для технологических целей, моечные установки высокого давления, противопожарные установки,.
3. Подача промышленной жидкости: системы охлаждения и системы кондиционирования воздуха, системы питания паровых котлов и перекачка конденсата, системы охлаждения инструмента металлорежущих станков (подача смазочно-охлаждающей эмульсии) и т.д.
4. Очистка воды: системы ультрафильтрации, установки обратного осмоса, нефтеперегонные установки, сепараторы.
5. Орошение: полив сельскохозяйственных земель, капельное орошение, дождевальные установки.

Обозначение

ОСОБЕННОСТИ КОНСТРУКЦИИ:

Вертикальное расположение двигателя и насосной части. Впускной и выпускной патрубки находятся на одной оси. Вал двигателя соединяется с валом насоса через муфту. Насос состоит из рабочих ступеней (колесо рабочее, диффузор), установленных в цилиндрический корпус и соединенных при помощи стяжных болтов совместно с основанием или плитой и головной частью. Картриджное торцевое уплотнение.

Насосы могут поставляться со шкафом управления, обеспечивающим защиту от “сухого хода”, несовпадения, выпадания фаз и перегрузки. По запросу частотное регулирования двигателя.

ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ:

Чистые, не взрывоопасные жидкости (без взрыво-защищенного двигателя), не содержащие абразивных, твердых или волокнистых примесей.Не агрессивных к применяемому в конструкции насоса материалу.

ДИАПАЗОН ХАРАКТЕРИСТИК:

• Макс. производительность: 240 м?/ч
• Макс. напор: 305 м
• Мощность: до 110 кВт
• Высота над уровнем моря: до 1000 м (выше по запросу)
• Температура окружающей среды: до +40 °С (более высокая температура по запросу)
• Максимальное давление корпуса не менее 16 бар (более высокое давление по запросу)

ТЕМПЕРАТУРА ЖИДКОСТИ:

• Стандартное исполнение: -15 °С ~ +70 °С
• Высокотемпературное исполнение: до +120°С

ДВИГАТЕЛЬ:

Стандартный асинхронный двигатель.

1. Класс энергоэффективности IE 2 (IE 3 по запросу)
2. Степень защиты: IP55
3. Класс изоляции: F
4. Стандартное напряжение:

— однофазное исполнение 220-230 В
— трехфазное исполнение 200-220 / 346-380 В; 220-240 / 380-415 В; 380-415 В

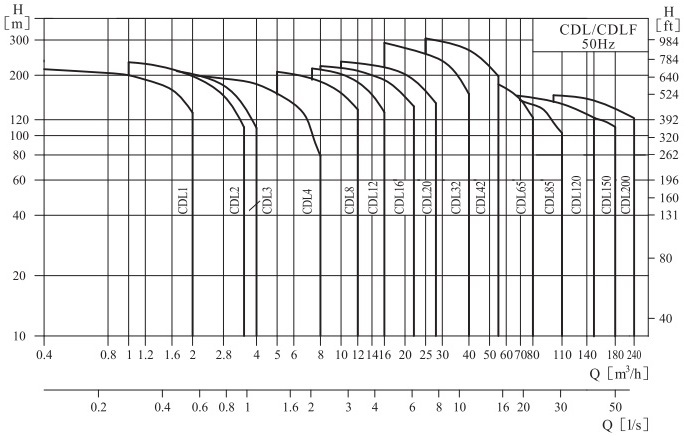

Диапазон гидравлических характеристик насосов CNP серии CDL/CDLF
